凸輪分割器的驅動角該如何選擇?

作者: 東莞市億崗精密機械有限公司 發布日期: 2021.12.22
信息摘要:
凸輪分割器根據工位數、轉盤直徑、負載、轉速等選擇型號。東莞億崗小編今天重點介紹凸輪分割器驅動角的選擇。凸輪分割器常用的驅動角為90度、120度、180度、210度、240度、270度、300度等。

  凸輪分割器根據工位數、轉盤直徑、負載、轉速等選擇型號。東莞億崗小編今天重點介紹凸輪分割器驅動角的選擇。凸輪分割器常用的驅動角為90度、120度、180度、210度、240度、270度、300度等。

  例如:180度,表示驅動角為180度,靜止角為180度,總和為360度。180度:180度等于1:1,例如,8站1旋轉到站2旋轉時間為1秒,選擇180度驅動角,因?yàn)閯?dòng)態停止比為1:1,停止時間也為1秒,旋轉1秒停止1秒,如果旋轉時間為2秒,則停止時間也為2秒。如果選擇120度驅動角,120動態停止比為1:2,如果旋轉時間為1秒,則停止時間為2秒。

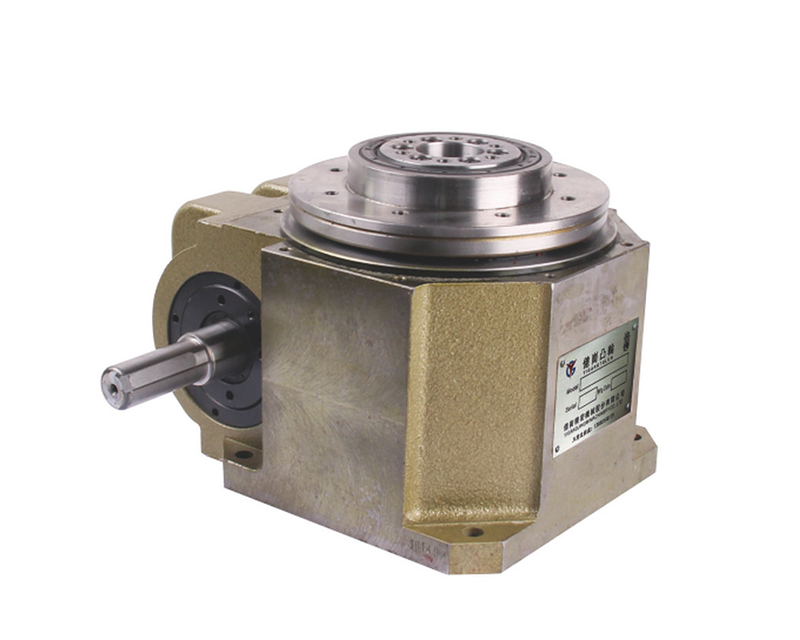

凸輪分割器

  但在自動化轉盤設備中,一般設備停止時間較長,如設備8站,要求1站旋轉到2站旋轉時間為1秒,停止時間為8秒,或10秒等,停止時間不確定怎么辦,因?yàn)闊o論選擇哪個驅動角停止時間不能停止8秒,在這種情況下一般是控制電機,停止凸輪分割器位置(靜止角)停止電源讓電機停止,一般選擇較大的驅動角,如270度,因?yàn)轵?qū)動角越大,運行越穩定。驅動角為270度,停止角為90度,動態停止比為3:1,例如:要求1站旋轉2站旋轉時間為1秒,停止時間為8秒,選擇270度驅動角旋轉時間為1秒?停止時間為0.33秒,在停止角也為0.33秒控制電機斷電,停止時間為8秒,設備加工完成后供電,回收利用。目前,市場上使用了80%的設備。

  很多第一次使用凸輪分割器的朋友可能會問,如何保證電機斷電時停在停止角?這就需要了解凸輪分割器的使用和結構原理。簡單來說,凸輪分割器是由電機驅動的純機械結構。其工作原理是電機驅動分割器的入力軸旋轉一圈,分割器完成一次分度。比如8個站,電機驅動分割器的入力軸旋轉一圈,轉盤旋轉8分之一站,也就是一個站。電機驅動分割器的入力軸旋轉到凸輪分割器的驅動角時,轉盤分度,轉到停止角時轉盤靜止。為了更好地找到停止位置,讓電機在停止角停止,信號傳感器可以固定在凸輪分割器的另一個軸上。
