凸輪分割器的分類情況

作者: 東莞市億崗精密機械有限公司 發布日期: 2021.12.01
信息摘要:
我們知道凸輪分割器是一種高精度的旋轉裝置,具有模塊化設計、通用性強、組合方便、安裝方便、外觀美觀、傳動精度旋轉裝置。凸輪分割器是實現間歇運動的機構,是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。

我們知道凸輪分割器是一種高精度的旋轉裝置,具有模塊化設計、通用性強、組合方便、安裝方便、外觀美觀、傳動精度旋轉裝置。凸輪分割器是實現間歇運動的機構,是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。那么凸輪分割器有哪些分類?

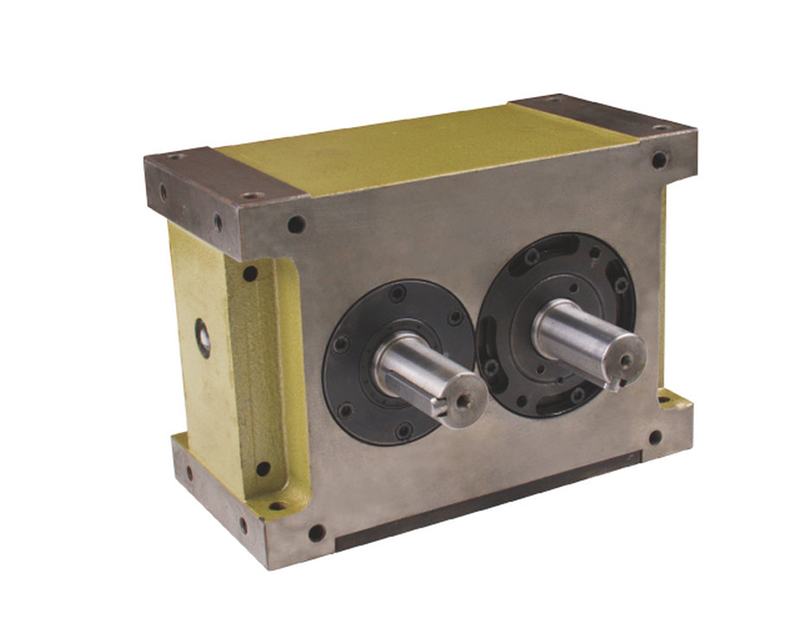

凸輪分割器

【凸輪分割器類型】凸輪分割器主要分為弧形凸輪和平面凸輪,原理不同:

1.弧形凸輪弧形凸輪分割器是輸入軸上的弧形共軛凸輪與輸出軸上的分度輪垂直嚙合的傳動裝置。曲線段帶動分度輪轉位,直線段使分度輪靜止,并定位自鎖。將連續輸入運動轉化為間歇輸出運動。

2.平面凸輪平面凸輪分割器是輸入軸上的平面共軛凸輪與輸出軸上的分度輪平行嚙合的傳動裝置。平凸輪輪廓曲線段驅動分度輪轉位,直線段使分度輪靜止,定位自鎖。將連續輸入運動轉化為間歇輸出運動。

與其它構件相比,分割器具有優點:

凸輪分割器是一種依靠凸輪與滾針之間的無間隙配合(其嚙合傳動方式類似于蝸輪傳動),沿既定凸輪曲線重復傳動的裝置。

1.它輸入連續旋轉驅動,輸出間歇旋轉?;驍[動?;蛱嵘?。

2.主要用于自動加工、組裝、檢測等設備。

3.圓柱形(筒形)凸輪分割器:重負荷專用平臺面式圓柱形凸輪分割器,電光源設備專用框架式凸輪分割機構。

4.各種特性。端面凸輪心軸分割器(DS):輸出軸為心軸,適用于間歇輸送帶、齒輪嚙合等機構動力源。法蘭分割器(DF):輸出軸形狀為凸緣法蘭。適用于重負荷旋轉盤固定和各圓盤加工機械。中空法蘭分割器(DFH):輸出軸為凸緣法蘭,軸中間為空心。適用于配電。配管通過。
