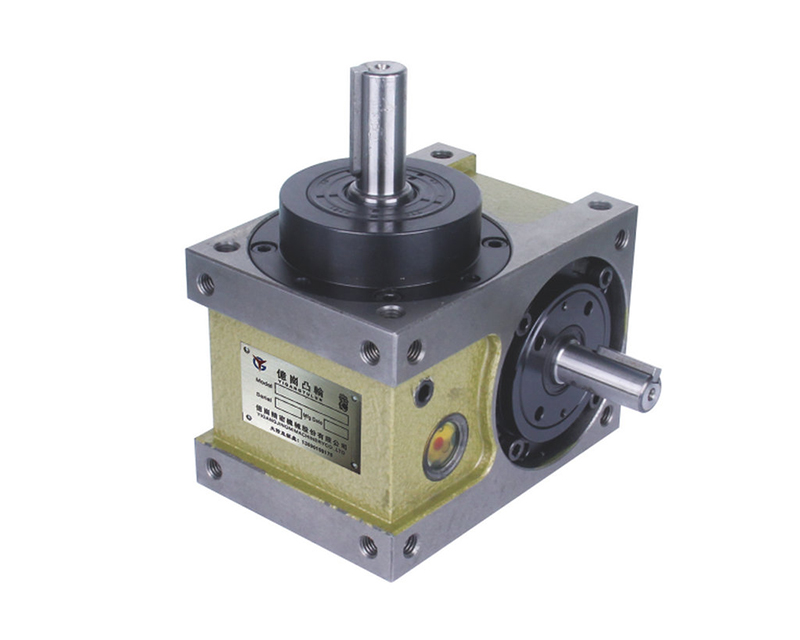

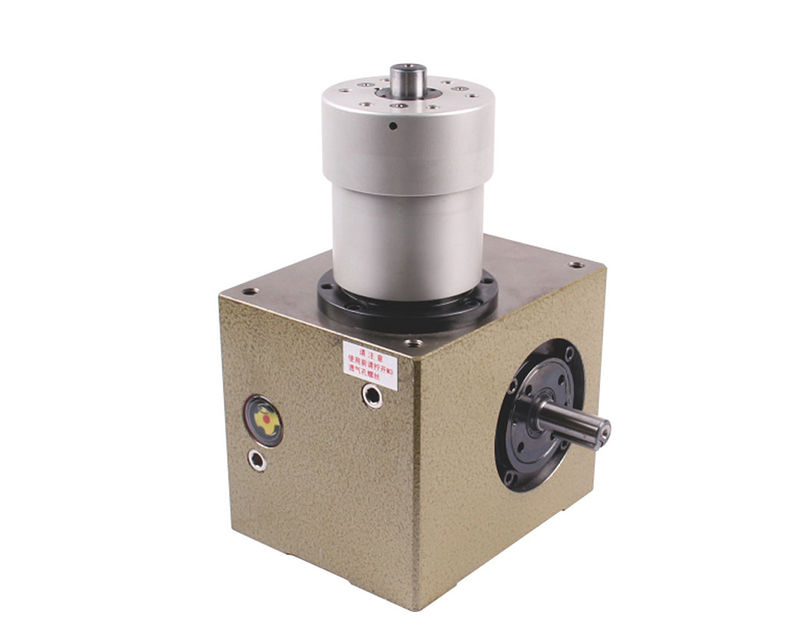

凸輪分割器一般使用在多工位轉盤式或許多工位間歇運動場合,具有分度精度高,1米的外徑定位差錯約0.07MM,無累計差錯,由電機帶動作業,其作業原理是電機帶動分割器入力軸轉一圈,出力軸完成一個動停的節拍,電機只起到一個帶動的作用,精度由分割器確保,轉動的時刻依據電機匹配不同的減速比來挑選,電機轉動越快,分割器旋轉分度時刻也越快。
電機功率可依據轉盤直徑,負載,轉速等來挑選,正常盤面直徑在200-700MM,負載50KG內,可挑選60-200W內的調速電機,或許步進電機,伺服電機由于本錢比較高(伺服加分割器本錢高,一般只適合于把分割器做成360度任意分度,這樣割器只等于是一個精細減速機,分度靠伺服脈沖。)小編覺得用伺服加分度的多工位凸輪分割器本身就是一種浪費,由于分度精度是由分割器確保的。對于小型的電機一般常用的聯接方法是同步輪帶銜接,這種銜接方法結構簡單,本錢也比較低,裝置方法可依據設備需求電機和分割器水平放置,或許把電機隱藏在作業臺面下(這個方法特別適合于轉盤上有需要做仿水處理的設備,比方自動打孔,攻牙設備,電機放在臺面下避免切削液等飛到電機上。
對于轉速比較快,比方一分鐘60轉,電機需要頻繁啟停的能夠挑選電機帶剎車,或許加制動離合器,對于一些轉盤直徑大,負載比較重的能夠挑選三相電機或許三相電機配套渦輪減速機,如需速度可調,能夠配套變頻器使用,裝置方法也能夠同步輪鏈輪,或許直接配套RV減速機銜接。 對于一些設備在空間上有約束,要求使用空間緊湊,體積小巧的能夠選用中空直角式電機,這種出產凸輪分割器的時分需要把銜接電機的入力軸加長,選用直連式。
